Когда предприятие говорит: «Нам нужна документация на изделие», очень часто под этим понимаются совершенно разные вещи. Одни имеют в виду только чертеж детали. Другие ждут полный комплект документов, по которым можно запускать изготовление, закупать комплектующие, собирать узел и контролировать результат. Именно поэтому тема комплекта КД для производства так важна: без чёткого состава документации даже хорошо спроектированное изделие может превратиться в источник постоянных уточнений, ошибок и переделок.
Комплект КД нужен не ради формальности. Он нужен для того, чтобы производство, технолог, снабжение, ОТК и сборка работали по одной понятной инженерной базе. Если задача уже стоит именно так, логично сразу ориентироваться на страницу разработки конструкторской документации, где речь идёт не о разрозненных файлах, а о рабочем комплекте документов под реальное изготовление.
Почему одного чертежа часто недостаточно
На практике многие проекты начинаются с фразы: «Сделайте нам чертеж». Для простой детали это иногда действительно достаточно. Но как только изделие становится чуть сложнее, одного листа уже мало.
Проблема в том, что один чертеж не всегда отвечает на все вопросы:
- как деталь работает в составе узла
- какие позиции входят в сборку
- какие элементы являются стандартными или покупными
- какие материалы нужны по каждой позиции
- как контролировать изделие
- где критичные параметры
- какие данные нужны производству, а какие — сборке
Поэтому чем ближе задача к реальному производству, тем важнее не один документ, а именно комплект конструкторской документации.
Когда предприятию действительно нужен комплект КД
Поисковые запросы вроде «комплект КД для производства», «разработка комплекта конструкторской документации», «состав КД на изделие» почти всегда появляются в конкретных рабочих ситуациях.
Обычно это происходит, когда:
- нужно запустить изготовление нового изделия
- необходимо восстановить документацию по существующему образцу
- предприятие хочет перевести единичное решение в повторяемое производство
- нужно передать изделие в цех без постоянных устных уточнений
- требуется оформить сборку, а не только отдельные детали
- проект должен быть понятен не одному инженеру, а всей цепочке участников
Во всех этих случаях комплект КД становится не «дополнительной опцией», а основой управляемого производства.
Что важно определить до начала работ
Одна из главных ошибок — начинать разработку КД без понимания, какой именно объём документации нужен под конкретную задачу. Не каждому проекту нужен один и тот же состав документов.
До начала работ важно ответить на вопросы:
- это одна деталь или целый узел
- планируется единичное изготовление или серия
- нужны ли только чертежи или ещё и 3D-модели
- требуется ли спецификация
- есть ли покупные и стандартные изделия
- нужна ли сборочная документация
- нужны ли данные для CAM, контроля, согласования и архива
Если заранее не определить цель, можно получить либо недостаточный комплект, либо чрезмерно раздутую документацию, которая не соответствует реальной задаче предприятия.
Что обычно входит в комплект КД для производства
Состав зависит от сложности изделия, но в большинстве реальных проектов комплект КД может включать:
- чертежи деталей
- сборочные чертежи
- спецификации
- 3D-модели
- перечни стандартных и покупных изделий
- технические требования
- данные по материалам
- при необходимости — схемы, пояснения, ведомости и связанные документы
Именно этот набор делает проект не просто «понятным автору», а пригодным для использования всей производственной цепочкой.
Чертежи деталей: база, без которой нельзя изготовить изделие
Это фундамент любого комплекта КД. Именно чертежи деталей дают производству ответ на вопрос, что именно нужно изготовить.
Рабочий чертеж детали обычно должен содержать:
- виды, разрезы и сечения
- размеры
- предельные отклонения
- базы
- материал
- технические требования
- шероховатость
- требования к обработке, покрытию, твердости, если они важны
Если чертеж детали сделан слабо, все следующие документы тоже начинают терять смысл. Поэтому качество комплекта КД начинается именно здесь.
Сборочный чертеж: как показать логику изделия
Когда речь идёт не об одной детали, а об узле, сборочный чертеж становится критически важным документом. Он показывает не только состав изделия, но и взаимосвязь его элементов.
Сборочный чертеж помогает понять:
- как располагаются детали относительно друг друга
- где находятся сопрягаемые элементы
- как собирается изделие
- какие зоны критичны для монтажа
- какие позиции входят в состав
- как должен выглядеть собранный результат
Без такого документа сборка начинает жить по догадкам и опыту отдельных сотрудников, а это почти всегда создаёт нестабильность в производстве.
Спецификация: документ, который связывает всю конструкцию
Очень часто спецификацию недооценивают, хотя именно она превращает набор деталей в системный инженерный продукт. Она нужна не только конструктору, но и снабжению, производству, сборке, планированию.
Спецификация помогает:
- понять состав изделия
- разделить изготавливаемые и покупные позиции
- видеть количество элементов
- унифицировать закупки
- избежать путаницы между версиями изделия
- работать с изделием как с системой, а не как с набором отдельных файлов
Если говорить просто, спецификация — это документ, который собирает всю конструкцию в единое целое.

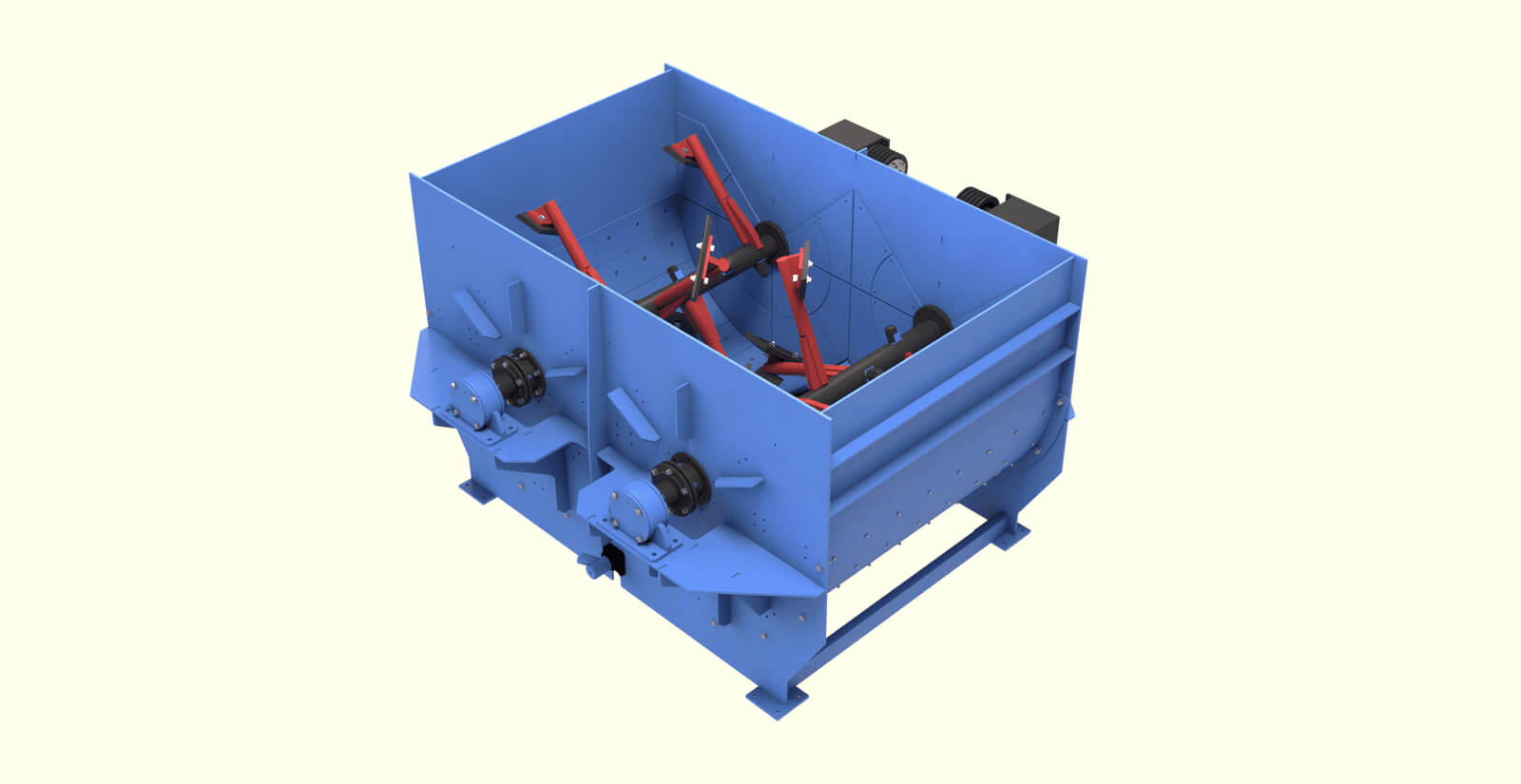

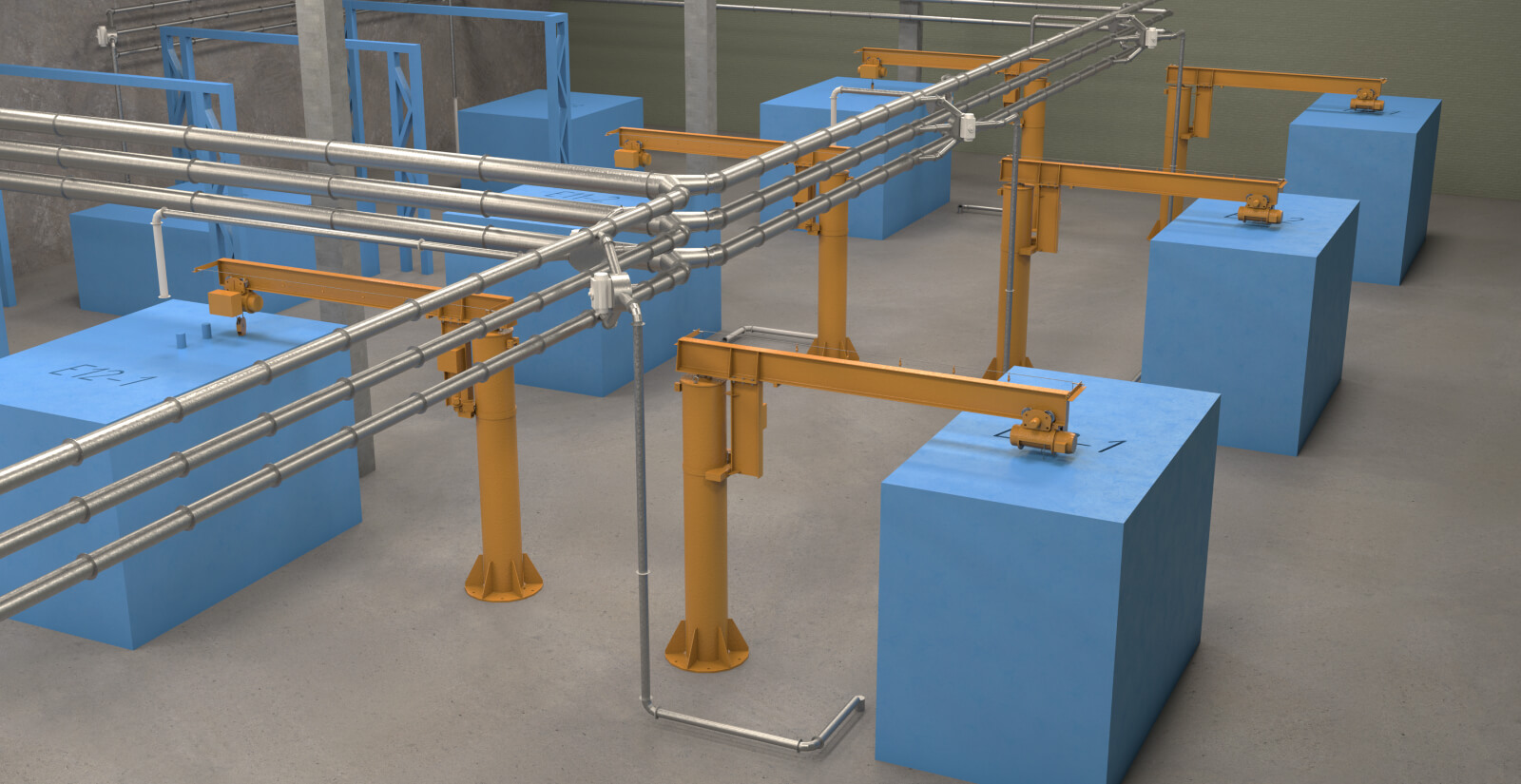

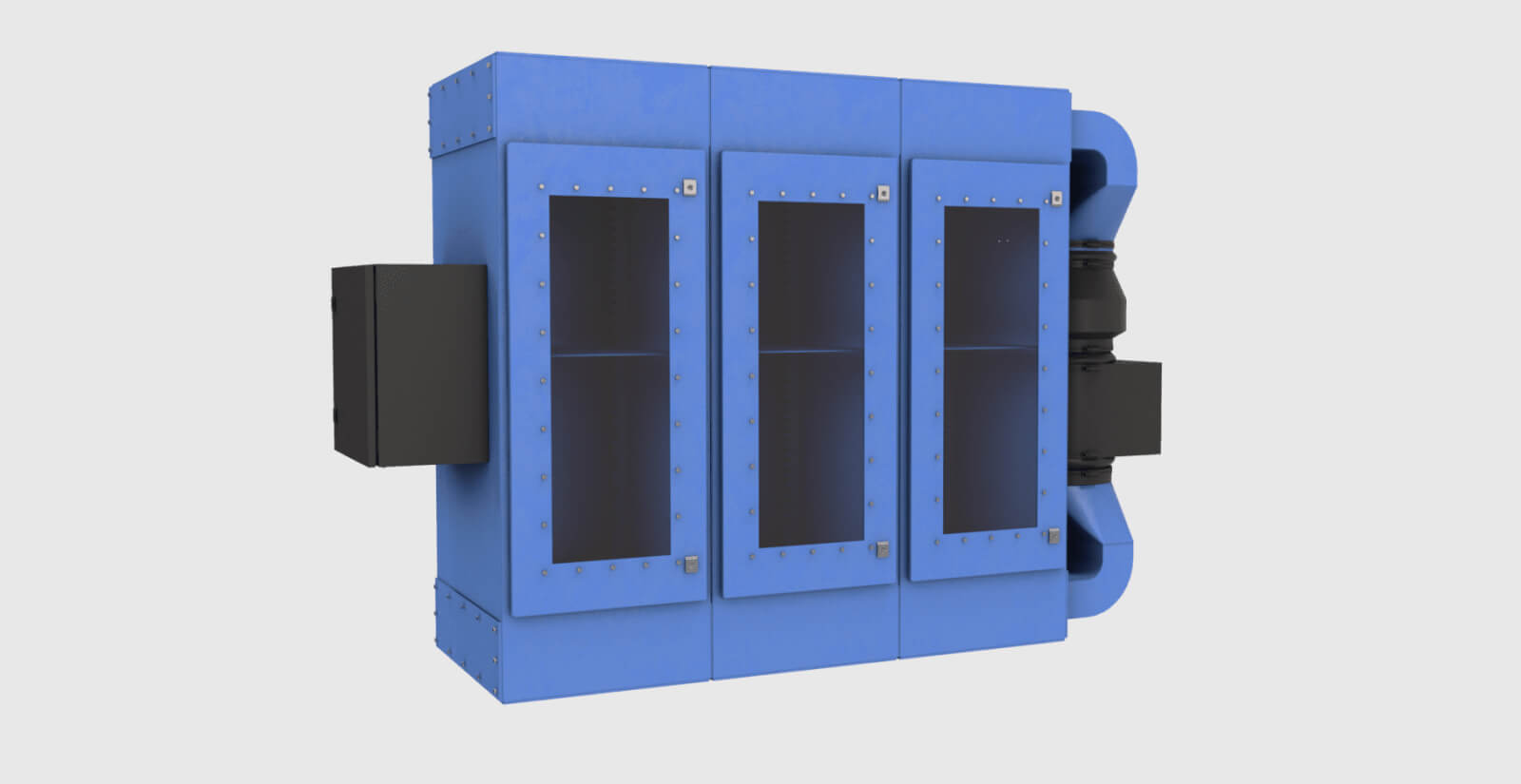

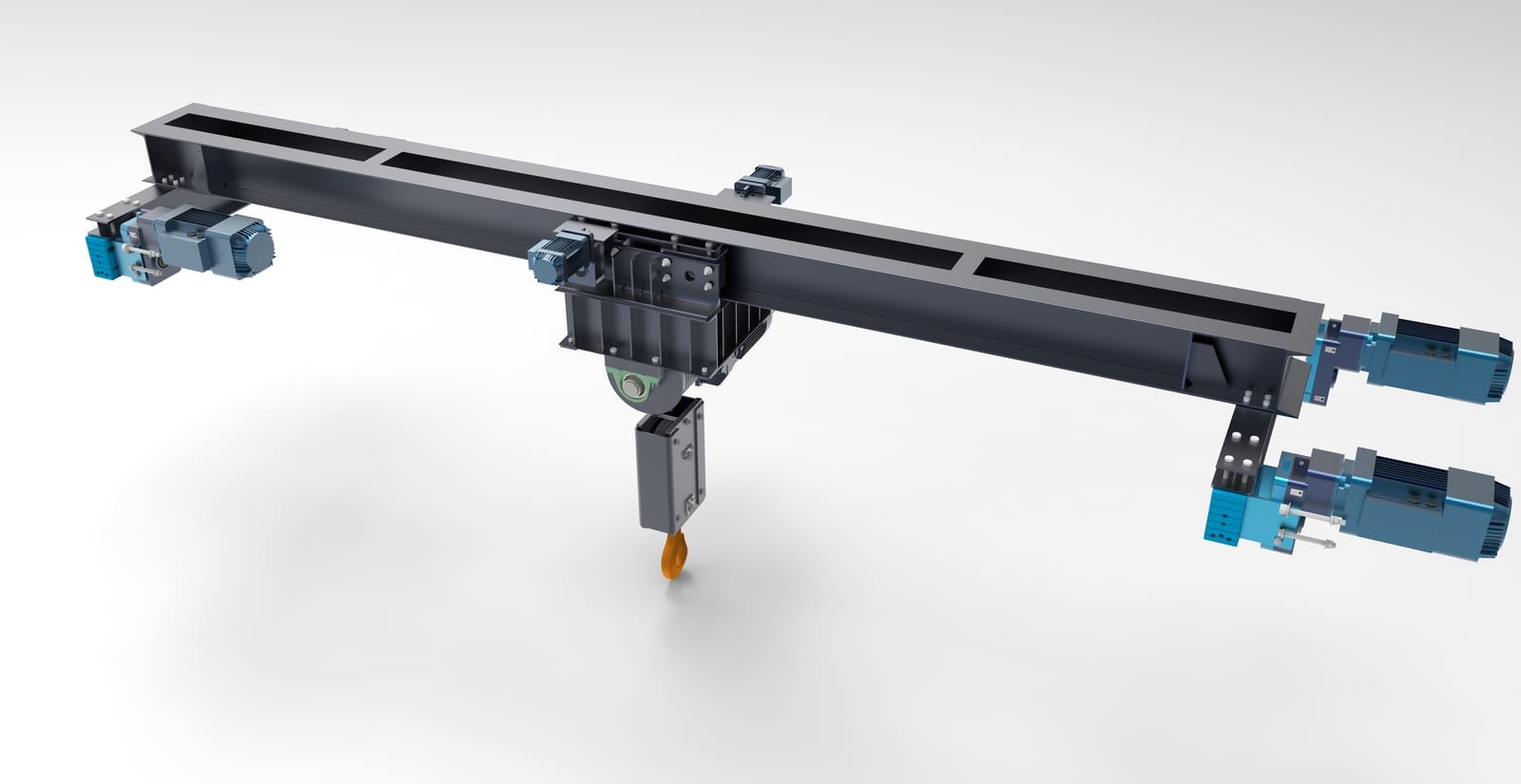

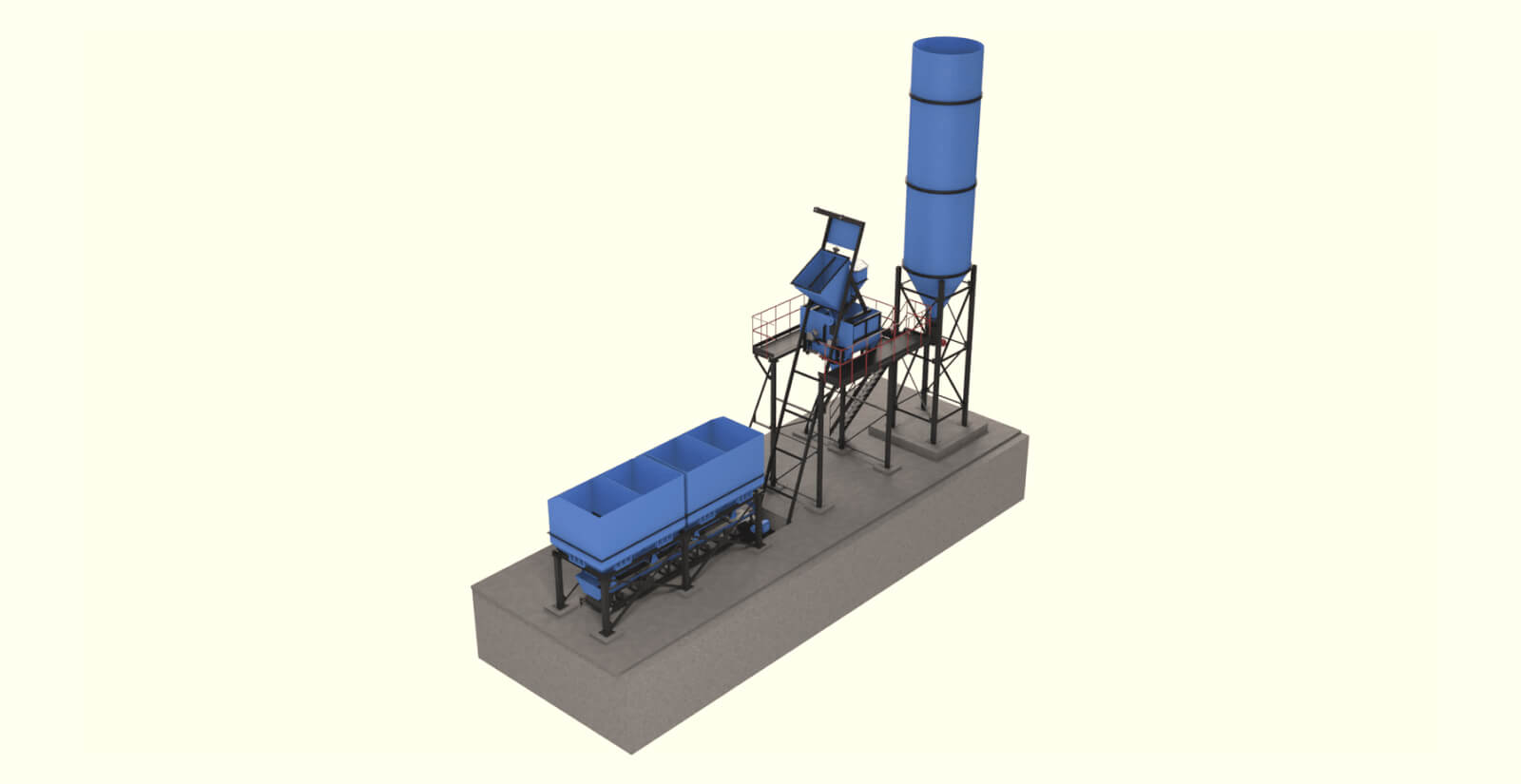

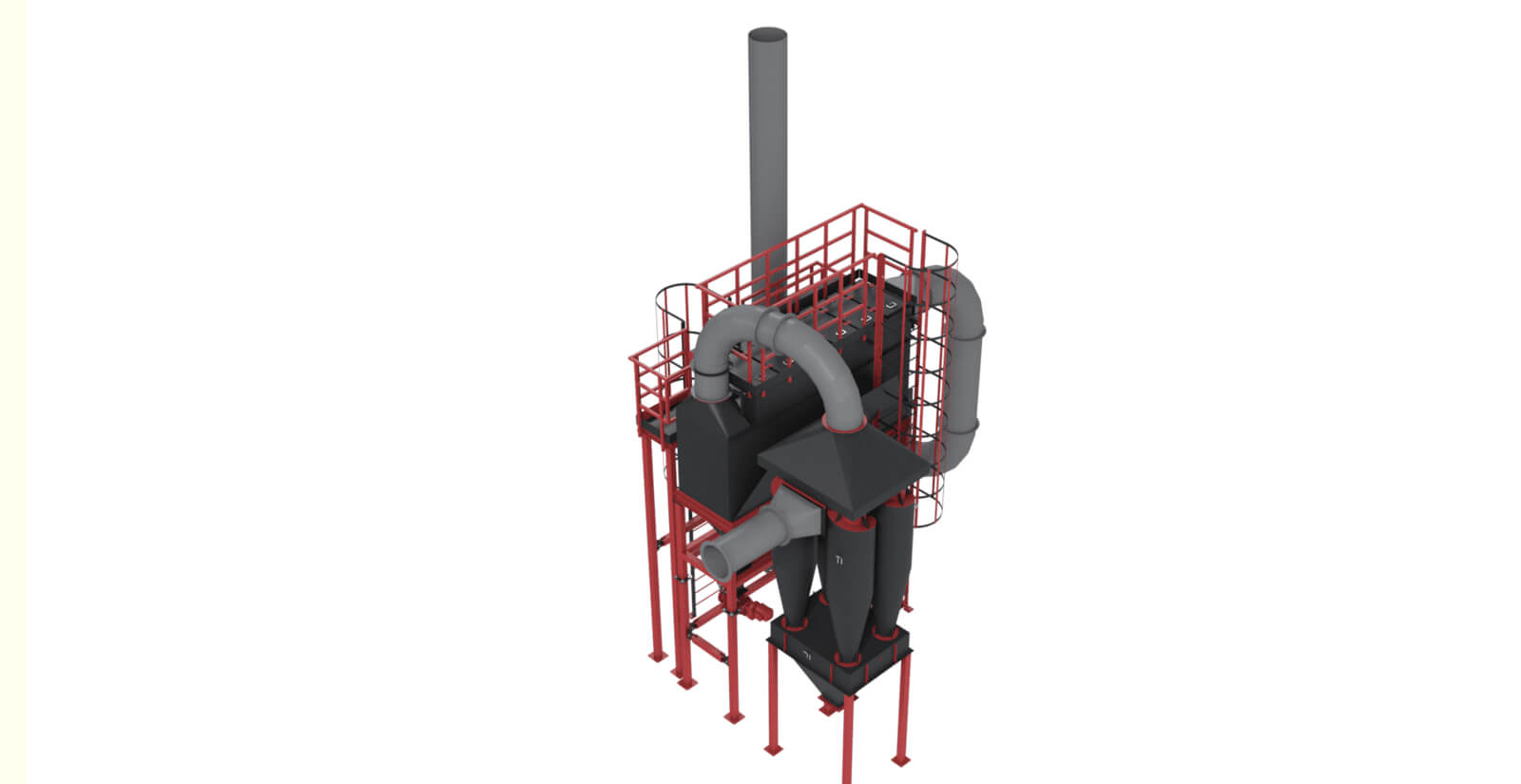

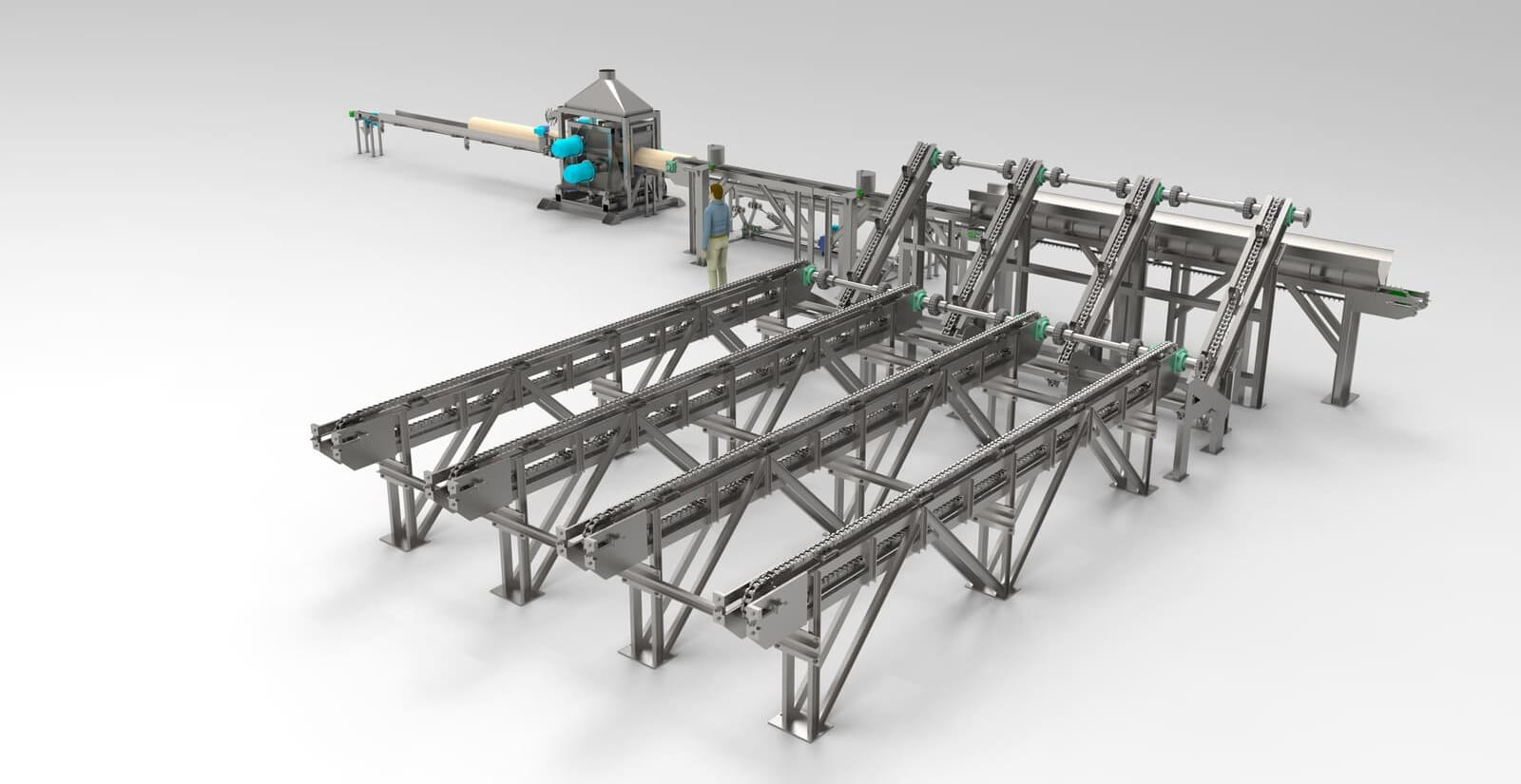

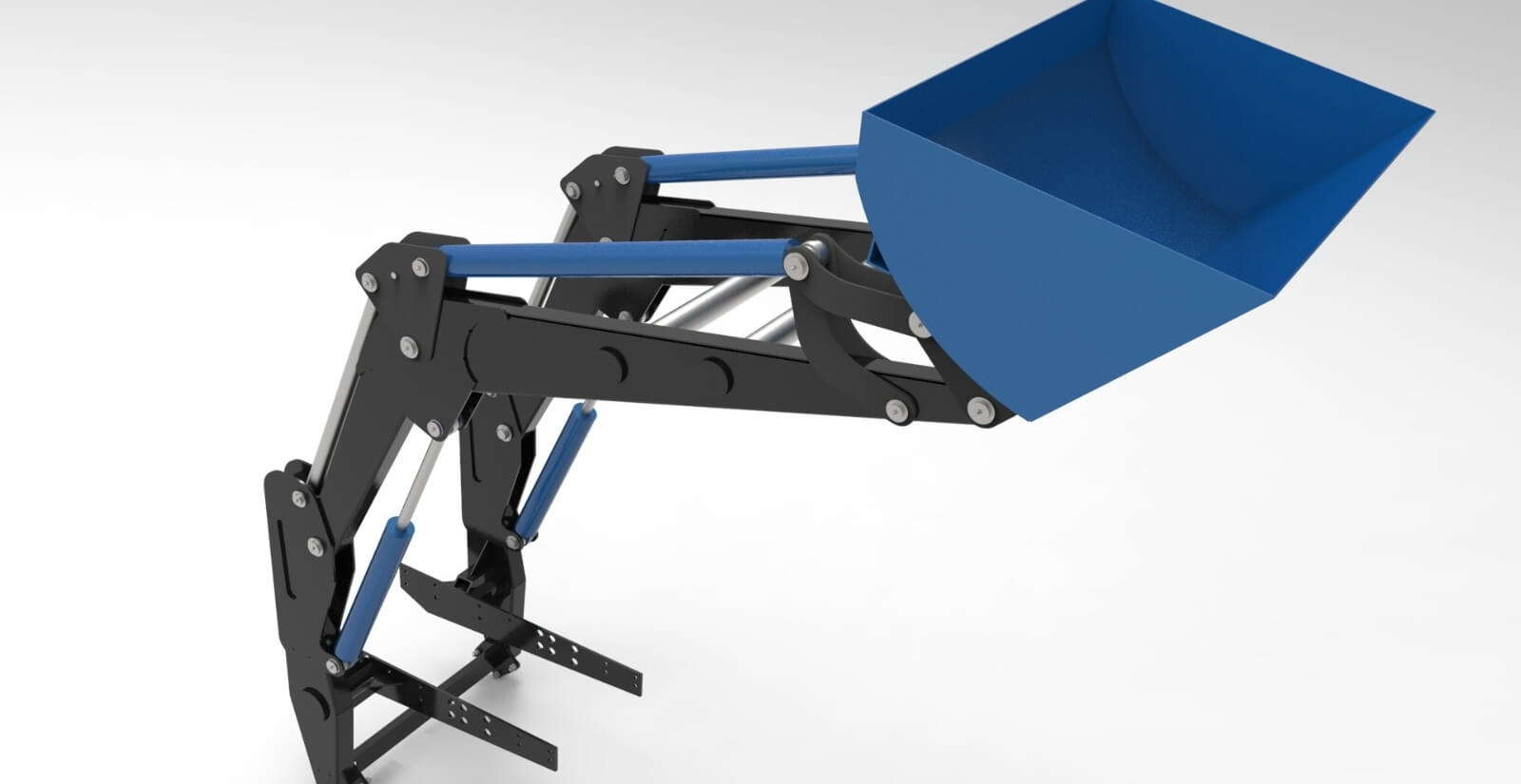

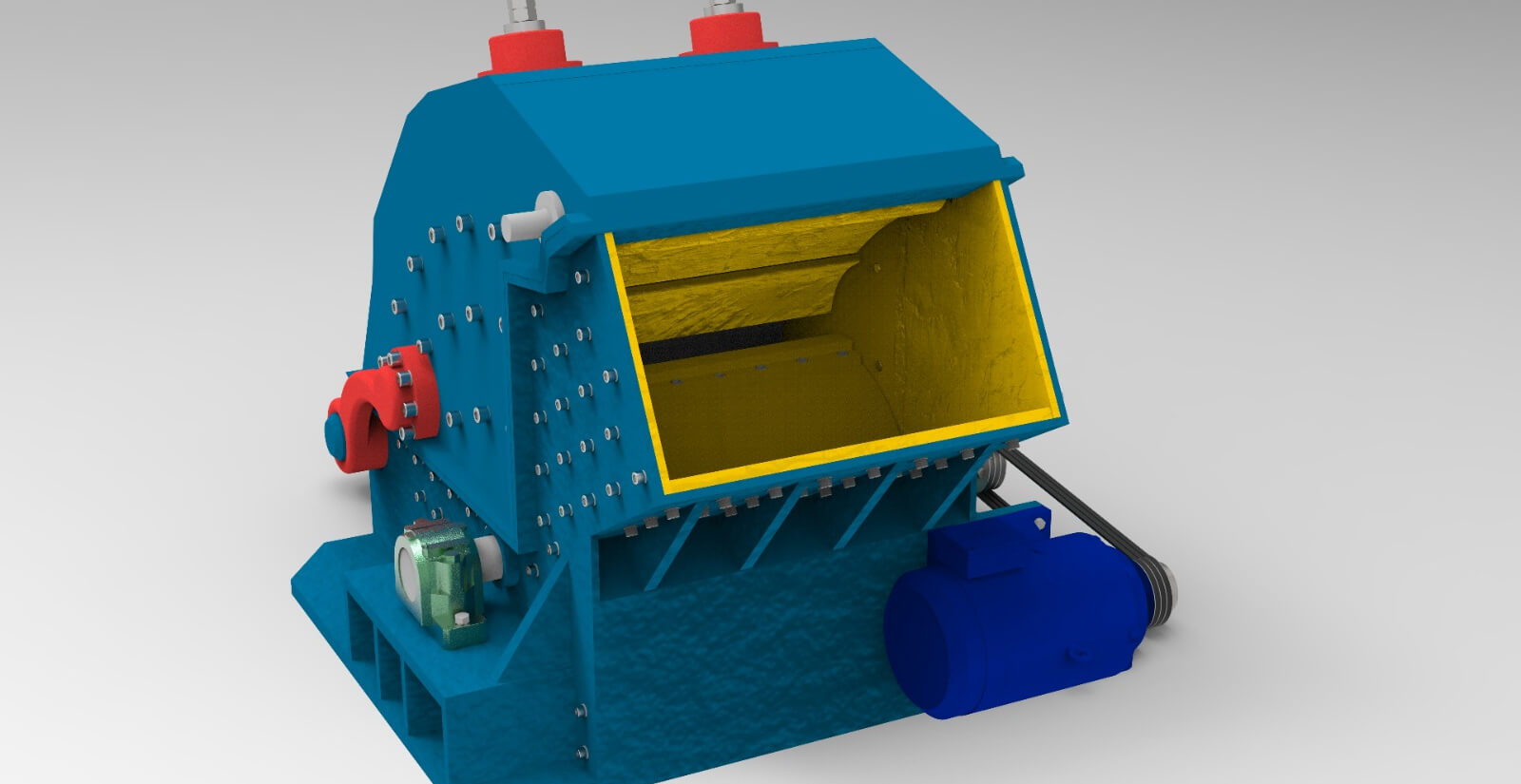

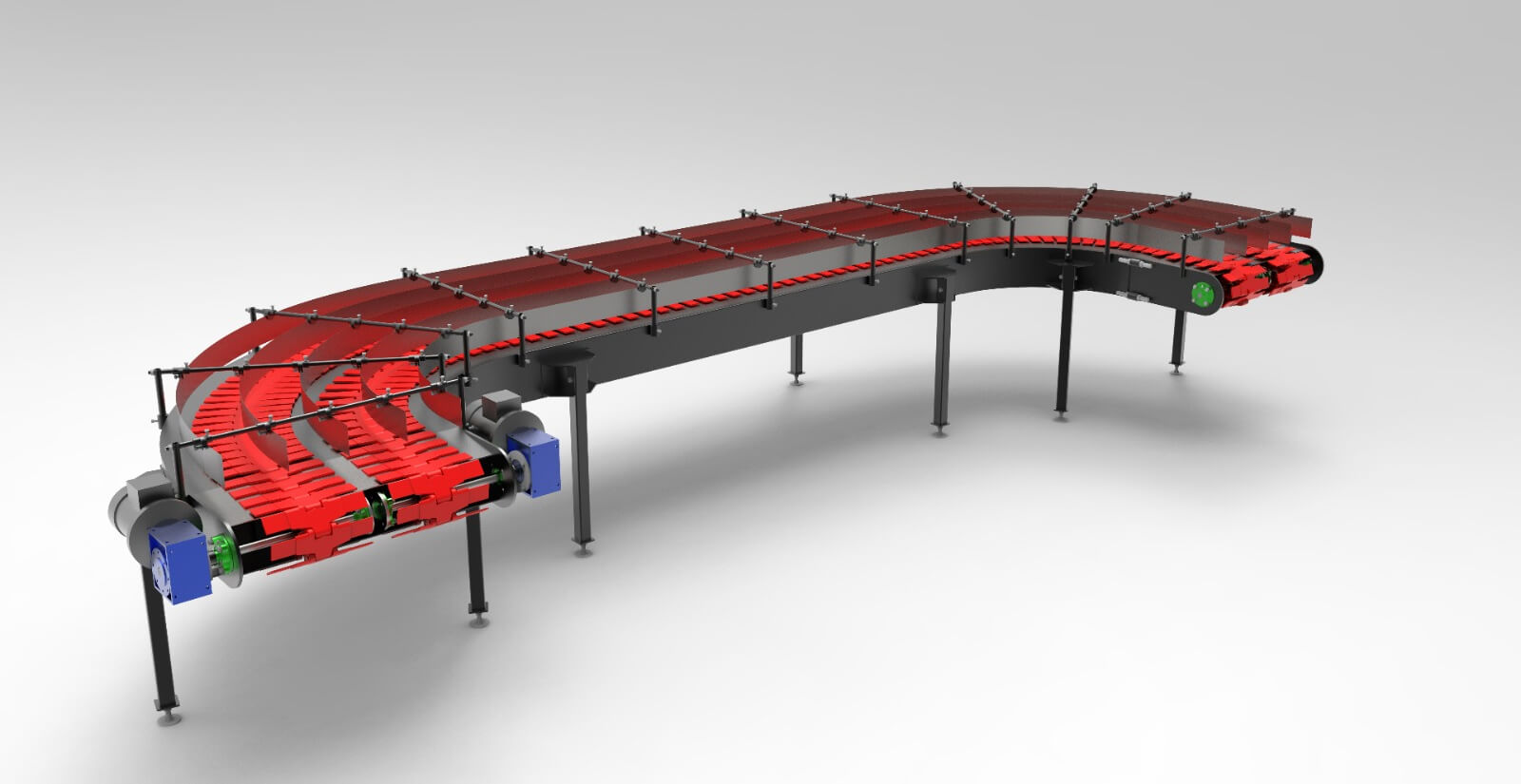

Зачем в комплекте КД нужны 3D-модели
Многие предприятия всё ещё живут в логике «достаточно чертежей». Но на практике 3D-модели сильно повышают ценность документации. Они помогают быстрее согласовывать решения, проверять сопряжения, видеть конфликты до производства и вносить изменения без ручного хаоса.
3D-модели особенно полезны, если нужно:
- выпускать КД на сложные изделия
- работать со сборками
- передавать данные в CAM
- проверять стыковки и посадки
- поддерживать актуальную цифровую версию изделия
- ускорять модернизацию и повторное изготовление
Если в проекте нет исходной цифровой базы, следующим этапом после анализа и восстановления геометрии может стать 3D-сканирование детали для CAD и реверс-инжиниринга.
Какие ещё документы могут понадобиться
Не каждый проект ограничивается только чертежами, сборкой и спецификацией. В зависимости от сложности изделия комплект КД может дополняться и другими документами.
Например:
- ведомостями
- схемами
- пояснениями по применению материалов
- перечнями стандартных изделий
- данными по сборке и контролю
- файлами для технологической подготовки
Чем сложнее изделие и чем больше участников процесса, тем важнее заранее определить, какой набор документов реально нужен под конкретное производство.
Почему комплект КД должен быть удобен не только конструктору
Это один из самых важных принципов. Плохой комплект КД часто выглядит формально «полным», но при этом неудобен в работе. Например, конструктору всё понятно, а цех задаёт вопросы. Или ОТК не может понять, какие параметры контролировать в первую очередь. Или снабжение не видит разницы между изготавливаемыми и покупными позициями.
Хороший комплект КД должен быть удобен сразу для нескольких ролей:
- конструктор понимает логику изделия
- технолог видит, как это запускать в изготовление
- снабжение понимает состав и закупку
- сборка видит порядок работы
- ОТК понимает, что и где контролировать
Именно это делает документацию производственной, а не просто формально оформленной.
Почему слабый комплект КД создаёт постоянные потери
Когда документация неполная или разрозненная, предприятие начинает компенсировать это ручным управлением. Появляются созвоны, устные пояснения, файлы «финал_новый_последний», зависимость от конкретного инженера, вопросы на каждом этапе, ошибки в закупке, пересборка и потеря времени.
Слабый комплект КД почти всегда приводит к одному или нескольким последствиям:
- производство уточняет то, что должно быть в документах
- сборка работает на догадках
- возникают ошибки в количестве и составе позиций
- сложнее повторно запускать изделие
- модернизация превращается в отдельный хаотичный проект
- знания хранятся в головах, а не в документации
Именно поэтому комплект КД — это не «расширенная версия чертежей», а инструмент снижения производственного хаоса.
Когда комплект КД особенно важен
Есть ситуации, где полноценный комплект особенно нужен:
- если изделие будет повторно производиться
- если речь идёт о сборке, а не одной детали
- если проект должен быть передан в производство без постоянного участия разработчика
- если нужно обеспечить ремонтопригодность и сопровождение
- если проект связан с реверсом, импортозамещением или восстановлением документации
- если у предприятия несколько участников в цепочке: инженер, технолог, снабжение, сборка, ОТК
В таких задачах разрозненные документы почти всегда проигрывают системному комплекту КД.
Что получает заказчик на выходе
Когда комплект КД разработан правильно, заказчик получает не просто папку файлов, а рабочую инженерную основу для производства.
На выходе это означает:
- понятные чертежи деталей
- сборочную логику
- прозрачный состав изделия
- спецификацию
- рабочие 3D-модели, если они нужны
- меньше устных уточнений
- более быстрый и стабильный запуск в производство
- базу для повторного изготовления, ремонта и модернизации
То есть результатом становится не «документация ради отчётности», а инструмент управления изделием на всех этапах его жизни.
Вывод
Комплект КД для производства нужен там, где предприятие хочет не просто изготовить одну деталь, а выстроить понятный и воспроизводимый инженерный процесс. Одного чертежа часто недостаточно. Как только появляется сборка, повторяемость, закупка, контроль и сопровождение, становится нужен системный комплект документов.
В сильный комплект КД обычно входят чертежи деталей, сборочные чертежи, спецификации, а при необходимости — 3D-модели и связанные документы. Именно такой подход даёт производству не набор разрозненных файлов, а понятную инженерную основу, по которой можно изготавливать, собирать, контролировать и повторять изделие без хаоса.
